EMI-Abschirmdichtung

A: Eine EMI-Abschirmdichtung (elektromagnetische Interferenz), auch EMV-Dichtung (elektromagnetische Verträglichkeit) genannt, ist eine spezielle Komponente, die in elektronischen und elektrischen Systemen verwendet wird, um den Durchgang elektromagnetischer oder hochfrequenter Interferenzen (EMI/RFI) zwischen zwei benachbarten Systemen zu verhindern Oberflächen, typischerweise dort, wo es Lücken oder Nähte in elektronischen Gehäusen oder Schränken gibt.

Der Hauptzweck von EMI-Abschirmungsdichtungen besteht darin, eine leitfähige Abdichtung zwischen zwei Oberflächen zu schaffen, beispielsweise den Passflächen eines Elektronikgehäuses oder den Kanten einer Leiterplatte (Printed Circuit Board). Diese Dichtung trägt dazu bei, elektromagnetische Emissionen von der Elektronik im Inneren einzudämmen und das Eindringen externer Störungen in das Gehäuse zu verhindern. EMI-Abschirmdichtungen werden häufig in Anwendungen wie Telekommunikationsgeräten, medizinischen Geräten, Militär- und Luft- und Raumfahrtelektronik, Unterhaltungselektronik und mehr verwendet.

Zu den Hauptmerkmalen von EMI-Abschirmdichtungen gehören:
1. Leitfähige Materialien:Diese Dichtungen bestehen typischerweise aus elektrisch leitfähigen Materialien, wie etwa metallgefüllten Elastomeren (Gummi) oder leitfähigen Stoff-auf-Schaum-Materialien.

2.Form und Profil:EMI-Abschirmungsdichtungen gibt es in verschiedenen Formen und Profilen, einschließlich Dichtungen, O-Ringen und Streifendichtungen, um unterschiedlichen Dichtungsanforderungen gerecht zu werden.

3.Kompression:Wenn die beiden Oberflächen zusammengebracht werden, wird die Dichtung komprimiert, wodurch ein guter elektrischer Kontakt und eine dichte Abdichtung gewährleistet werden.

4. Leitfähiger Klebstoff:Einige EMI-Abschirmungsdichtungen sind auf einer oder beiden Seiten mit leitfähigem Kleber versehen, um die Haftung der Dichtung an den Passflächen zu erleichtern.

5. Umweltbeständigkeit:Viele EMI-Abschirmungsdichtungen sind so konzipiert, dass sie rauen Umgebungsbedingungen wie extremen Temperaturen, Feuchtigkeit und Chemikalien standhalten.

6. Compliance-Standards:EMI-Abschirmdichtungen werden oft so hergestellt, dass sie bestimmte Compliance-Standards und -Vorschriften erfüllen, wie z. B. MIL-STD-461 für militärische Anwendungen oder FCC-Vorschriften für Unterhaltungselektronik.

Durch den Einsatz von EMI-Abschirmdichtungen können Hersteller die elektromagnetische Verträglichkeit ihrer Produkte verbessern, das Risiko von Interferenzen zwischen elektronischen Komponenten verringern und sicherstellen, dass elektronische Geräte die gesetzlichen Anforderungen an Emissionen und Störanfälligkeit erfüllen.

A: Bei SHENZHEN EMIS ELECTRON MATERIALS LTD., CO sind wir stolz darauf, ein führender Hersteller zu sein, der sich auf eine breite Palette modernster EMI-Abschirmungslösungen spezialisiert hat. Mit unserem Engagement für Exzellenz, Innovation und Zuverlässigkeit haben wir uns als vertrauenswürdiger Partner für Unternehmen etabliert, die erstklassigen Schutz vor elektromagnetischen Störungen suchen.

Die Kernangebote unserer Fabrik:
1. Fingerstock und Dichtung aus Berylliumkupfer:
BeCu SMD-Feder
Beryllium-Kupfer-Federn

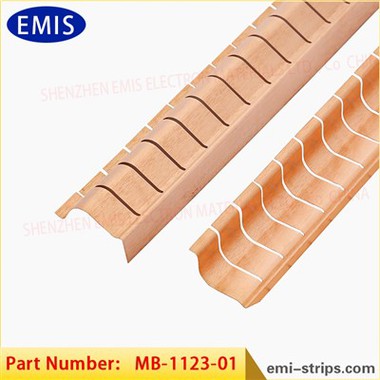

Abschirmungsstreifen und SUS-Feder für den Raum

2. Fabric-over-Foam (leitfähiger Schaum):
Umfassende Forschung, Entwicklung und Produktion

3. Abschirmendes Stricknetz und abschirmende Wabenplatte:
Experten für Design und Fertigung

4. Leitfähige Materialien:
Kupferfolie
Leitfähiger Gummi
Ferrit-Abschirmgläser

5. Präzisionsstanzteile und -werkzeuge:
Materialien für vielfältige Anwendungen

A: Unsere Fingerstöcke und Dichtungen aus Berylliumkupfer (BeCu) zeichnen sich durch außergewöhnliche Leistung aus:
Überlegene Widerstandsfähigkeit:Diese Dichtungen behalten ihre Form und Integrität auch nach 10 000 Kompressionen.

Wirksamkeit der elektrischen Abschirmung:Erreichen Sie einen hervorragenden EMI-Schutz mit einer Abschirmwirkung von 80-100dB und einer H-Feld-Abschirmung von 60-70dB bei 200 MHz.

Großer Frequenzbereich:From 2 GHz plane wave shielding of 75-120dB to >Mit einer Abschirmwirkung von 110 dB für eine 100-MHz-Ebene zeichnen sich unsere Produkte in einem breiten Spektrum aus.

Zuverlässigkeit und schnelle Lieferung:Verlassen Sie sich bei uns auf zuverlässige Qualität und schnelle Lieferungen. Erleben Sie hervorragende Leitfähigkeit und Dimensionsstabilität.

Temperaturbeständigkeit:Unsere Dichtungen funktionieren über einen weiten Temperaturbereich hinweg konstant und sind nicht magnetisch.

Vielfältige Optionen:Wählen Sie aus verschiedenen Montageoptionen, Größen und Konfigurationen entsprechend Ihren spezifischen Anforderungen.

Geringe Kompressionskraft:Profitieren Sie von einer geringen Kompressionskraft und genießen Sie gleichzeitig maximale Federeigenschaften.

Hochfeste Kupferlegierung:Wir verwenden die höchstfeste Kupferlegierung mit einer langen Zykluszeit.

Anpassungsfähigkeit:Unsere Dichtungen passen sich großen Spaltschwankungen an und sind ideal für bidirektionale Anwendungen.

Einhaltung:Alle unsere Produkte sind ROHS-konform und entsprechen den neuesten Industriestandards.

Anwendungen:
Unsere BeCu-Fingerstöcke und -Dichtungen werden häufig in folgenden Branchen eingesetzt:
Kommunikation
Computerschränke
Medizinische Geräte
Neue Energieausrüstung

Bei SHENZHEN EMIS ELECTRON MATERIALS LTD., CO widmen wir uns der Bereitstellung umfassender EMI-Abschirmungslösungen, die Ihren Produkten den höchsten Schutz vor elektromagnetischen Störungen verleihen. Arbeiten Sie mit uns zusammen und profitieren Sie von modernster Technologie, Zuverlässigkeit und der Verpflichtung zu Spitzenleistungen.

A: EMI-Abschirmdichtungen (elektromagnetische Interferenz) funktionieren, indem sie eine Barriere bilden, die den Durchgang elektromagnetischer Strahlung oder Interferenzen zwischen zwei benachbarten Oberflächen verhindert. Diese Dichtungen sind so konzipiert, dass sie elektrische Leitfähigkeit und eine dichte Abdichtung bieten, elektromagnetische Wellen wirksam blockieren und die Integrität empfindlicher elektronischer Geräte gewährleisten. So funktionieren sie:
1. Leitfähige Materialien:EMI-Abschirmdichtungen bestehen typischerweise aus leitfähigen Materialien, wie etwa metallgefüllten Elastomeren (Gummi) oder leitfähigen Stoff-auf-Schaum-Materialien. Diese Materialien haben die Fähigkeit, Elektrizität zu leiten.

2.Komprimierung:Wenn zwei Oberflächen oder Komponenten in Kontakt kommen oder zusammengebracht werden, wird die EMI-Abschirmdichtung zwischen ihnen zusammengedrückt. Diese Kompression gewährleistet einen guten elektrischen Kontakt zwischen der Dichtung und den Passflächen und schafft so einen leitenden Pfad.

3. Versiegelung:Zusätzlich zu ihren leitfähigen Eigenschaften dienen EMI-Abschirmdichtungen auch als Dichtungen. Sie füllen Lücken, Nähte oder Verbindungen in Elektronikgehäusen, Leiterplatten oder anderen Geräten, in die möglicherweise elektromagnetische Störungen eindringen oder entweichen könnten.

4. Blockierung von EMI:Elektromagnetische Störungen bestehen aus elektromagnetischen Wellen (Hochfrequenzstrahlung), die von elektronischen Geräten oder externen Quellen erzeugt werden. Wenn diese Wellen auf die EMI-Abschirmdichtung treffen, die nun Teil eines leitenden Pfades ist, induzieren sie elektrische Ströme im Dichtungsmaterial.

5.Absorption und Reflexion:Die induzierten elektrischen Ströme fließen durch das leitfähige Dichtungsmaterial und absorbieren und zerstreuen dabei die Energie der einfallenden elektromagnetischen Wellen. Durch diese Absorption verringert sich die Intensität der Störung.

6.Reflexion:Aufgrund der leitfähigen Eigenschaften des Dichtungsmaterials werden einige der elektromagnetischen Wellen vom abgeschirmten Bereich wegreflektiert und können so weder eindringen noch entweichen.

7.Komplettes Gehäuse:Um eine wirksame EMI-Abschirmung zu erreichen, muss das gesamte Elektronikgehäuse oder der betroffene Bereich mit leitfähigem Dichtungsmaterial umschlossen werden, um sicherzustellen, dass keine Lücken oder nicht abgeschirmten Bereiche vorhanden sind.

8.Mehrere Schichten:In Fällen, in denen höhere Abschirmungsgrade erforderlich sind, können mehrere Schichten Abschirmungsmaterialien und Dichtungen verwendet werden, um den Schutz weiter zu verbessern.

Durch den Einsatz von EMI-Abschirmdichtungen können Hersteller elektromagnetische Störungen effektiv kontrollieren und minimieren und so sicherstellen, dass elektronische Geräte zuverlässig funktionieren und den Standards und Vorschriften zur elektromagnetischen Verträglichkeit (EMV) entsprechen. Diese Dichtungen spielen eine entscheidende Rolle in Branchen, in denen Signalintegrität, Datensicherheit und die Vermeidung von Störungen von größter Bedeutung sind, beispielsweise in der Telekommunikation, Luft- und Raumfahrt, medizinischen Geräten und Unterhaltungselektronik.

A: EMI-Abschirmdichtungen können je nach den spezifischen Anforderungen und der vorgesehenen Anwendung aus verschiedenen Materialien hergestellt werden. Die Wahl des Materials ist entscheidend für die wirksame Blockierung elektromagnetischer Störungen. Hier sind einige häufig verwendete Materialien:
1. Metallgefüllte Elastomere:Diese Dichtungen werden durch Mischen leitfähiger Metallpartikel wie Silber, Nickel oder Kupfer mit einem Elastomermaterial wie Silikon oder Neopren hergestellt. Die Kombination aus Metall und Elastomer sorgt sowohl für elektrische Leitfähigkeit als auch für Flexibilität. Metallgefüllte Elastomere werden häufig verwendet, wenn eine komprimierbare Dichtung erforderlich ist, da sie sich an unregelmäßige Oberflächen anpassen können.

2. Leitfähiger Stoff über Schaumstoff:Diese Art von Dichtung besteht aus einer Schicht leitfähigen Gewebes, die auf ein Schaumstoffsubstrat laminiert ist. Der Schaum sorgt für die nötige Kompressibilität und Dichtungseigenschaften, während das leitfähige Gewebe für Leitfähigkeit sorgt. Leitfähige Gewebe-auf-Schaum-Dichtungen werden häufig in Elektronikgehäusen verwendet und können bei verschiedenen Frequenzen wirksam sein.

3. Leitfähiger Gummi:Leitfähige Gummidichtungen bestehen typischerweise aus Silikonkautschuk, der mit leitfähigen Partikeln gefüllt ist. Diese Dichtungen sind für ihre Haltbarkeit und Widerstandsfähigkeit bekannt. Sie werden häufig in Anwendungen eingesetzt, die neben der EMI-Abschirmung auch eine Abdichtung gegen Umgebungsgeräusche erfordern.

4. Metallfolien:Auch dünne Metallbleche wie Kupfer oder Aluminium können als EMI-Abschirmdichtungen verwendet werden. Diese Folien werden oft mit einer selbstklebenden Rückseite kombiniert, sodass sie leicht auf die Passflächen von Elektronikgehäusen oder Leiterplatten aufgebracht werden können. Metallfolien sind besonders bei hohen Frequenzen wirksam.

5. Leitfähige Kunststoffe:Einige Dichtungen bestehen aus leitfähigen Kunststoffen, denen leitfähige Zusätze beigefügt sind. Diese Materialien können in verschiedene Formen geformt oder extrudiert werden und werden in Anwendungen eingesetzt, bei denen leichte, nichtmetallische Materialien bevorzugt werden.

6.Drahtgeflecht:In bestimmten Fällen werden Drahtgeflechtmaterialien, typischerweise aus Metall, als EMI-Abschirmdichtungen verwendet. Diese Netze sind so konzipiert, dass sie eine leitfähige Barriere bilden und gleichzeitig Belüftung oder Sichtbarkeit in Anwendungen wie HF-abgeschirmten Fenstern oder Lüftungsöffnungen ermöglichen.
