Gestrickte Drahtgeflechtdichtung





Wir bieten gestrickte Drahtgeflechtdichtungen an, eine Art EMV-Dichtung zur EMI- und RFI-Abschirmung. Es wird unter Verwendung der hochwertigsten Rohstoffe und fortschrittlicher Technologie hergestellt. Drahtgeflechtdichtungen gibt es in vielen verschiedenen Formen für unterschiedliche Anwendungen. Es kann rund, rechteckig, doppelt rund, rund mit Schwanz usw. sein.





Teilenummer	Durchmesserφ	Teilenummer	Durchmesserφ
S-C-2424-B-0	φ2,4mm+0,5/-0,0mm	S-C-7979-B-0	φ7,9 mm+0,8/-0,0mm
S-C-3232-B-0	φ 3,2 mm+0,5/-0,0mm	S-C-9595-B-0	φ9,5 mm+0,8/-0,0mm
S-C-4040-B-0	φ4.0mm+0.5/-0.0mm	S-C-1313-B-0	φ12,7 mm+0,8/-0,0mm
S-C-4848-B-0	φ4,8 mm+0,8/-0,0mm	S-C-1515-B-0	φ15,9 mm+1.0/-0.0mm
S-C-6464-B-0	φ6,4 mm+0,8/-0,0mm	S-C-2525-B-0	φ25,4mm+1.0/-0.0mm

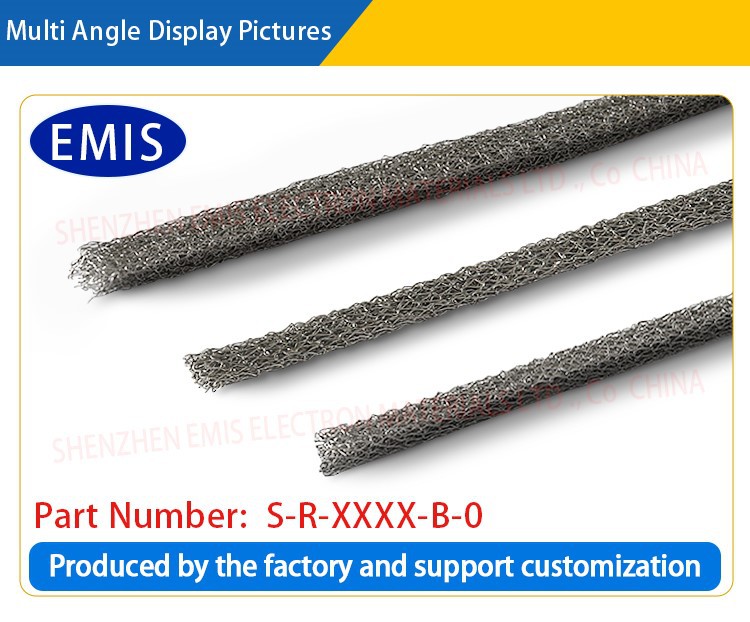

Teilenummer	Breite	hoch	Teilenummer	Breite	hoch
S-R-1616-B-0	1.6+0.3/-0mm	1.6+0.3/-0mm	S-R-7932-B-0	7.9+0.8/-0.0mm	3.2+0,5/-0mm
S-R-3216-B-0	3.2+0.3/-0mm	1.6+0.3/-0mm	S-R-9532-B-0	9.5+0.8/-0.0mm	3.2+0,5/-0mm
S-R-4816-B-0	4.8+0.4/-0mm	1.6+0.3/-0mm	S-R-1332-B-0	12.7+0.8/-0.0mm	3.2+0,5/-0mm
S-R-7916-B-0	7.9+0.8/-0.0mm	1.6+0.3/-0mm	S-R-1932-B-0	19.1+1.0/-0.0mm	3.2+0,5/-0mm
S-R-9516-B-0	9.5+0.8/-0.0mm	1.6+0.3/-0mm	S-R-2532-B-0	25.4+1.0/-0.0mm	3.2+0,5/-0mm
S-R-1316-B-0	12.7+0.8/-0.0mm	1.6+0.3/-0mm	S-R-4848-B-0	4.8+0.8/-0.0mm	4.8+0.8/-0.0mm
S-R-2424-B-0	2,4+0,5/-0,0mm	2,4+0,5/-0,0mm	S-R-6448-B-0	6,4+0,8/-0,0mm	4.8+0.8/-0.0mm
S-R-3224-B-0	3,2+0,5/-0,0mm	2,4+0,5/-0,0mm	S-R-2532-B-0	7.9+0.8/-0.0mm	4.8+0.8/-0.0mm
S-R-4824-B-0	4.8+0.8/-0.0mm	2,4+0,5/-0,0mm	S-R-6464-B-0	6,4+0,8/-0,0mm	6,4+0,8/-0,0mm
S-R-6424-B-0	4.8+0.8/-0.0mm	2,4+0,5/-0,0mm	S-R-7964-B-0	7.9+0.8/-0.0mm	6,4+0,8/-0,0mm
S-R-9524-B-0	9.5+0.8/-0.0mm	2,4+0,5/-0,0mm	S-R-9564-B-0	9.5+0.8/-0.0mm	6,4+0,8/-0,0mm
S-R-9516-B-0	9.5+0.8/-0.0mm	1.6+0.3/-0mm	S-R-1364-B-0	12.7+0.8/-0.0mm	6,4+0,8/-0,0mm
S-R-9516-B-0	9.5+0.8/-0.0mm	1.6+0.3/-0mm	S-R-9595-B-0	9.5+0.8/-0.0mm	9.5+0.8/-0.0mm



Teilenummer	Breite	hoch	Teilenummer	W	H
SB-4113-MD-0	12.7+1.6/-0.0mm	4.1+0.5/-0.0mm	SB-1988-MD-0	19.1+1.6/-0.0mm	8,8+0,8/-0,0mm
SB-1941-MD-0	19.1+1.6/-0.0mm	4.1+0.5/-0.0mm	SB-2588-MD-0	25.4+1.6/-0.0mm	8,8+0,8/-0,0mm
SB-1657-MD-0	{{0}}.6/-0.0mm	5,7+0,8/-0,0mm	SB-1910-MD-0	19.1+1.6/-0.0mm	10.4+1.2/-0.0mm
SB-1957-MD-0	{{0}}.6/-0.0mm	5,7+0,8/-0,0mm	SB-2810-MD-0	28.5+2.0/-0.0mm	10.4+1.2/-0.0mm
SB-1972-MD-0	19.1+1.6/-0.0mm	7.2+0.8/-0.0mm	SB-2513-MD-0	25.4+1.6/-0.0mm	13.6+1.6/-0.0mm
SB-2572-MD-0	{{0}}.6/-0.0mm	7.2+0.8/-0.0mm	SB-3113-MD-0	31.2+2.0/-0.0mm	13.6+1.6/-0.0mm



Notiz:

1. Geflochtenes Drahtmaterial: Berylliumkupfer, Moneldraht, verzinnter Kupferdraht, verzinnter kupferplattierter Stahldraht, verzinnter kupferplattierter Eisendraht, Edelstahldraht usw.;

2. Die Oberfläche des geflochtenen Drahtes kann eine natürliche Farbe haben; verzinnt; vernickelt; versilbert; vergoldet usw.;

3. Für spezielle Materialien und nicht standardmäßige Strukturformen wird die Anpassung unterstützt. Bitte kontaktieren Sie unseren Vertriebsleiter.

Produktkurznummer für geflochtene Drähte: TS-AABB-MD-P

Bemerkungen:

T repräsentiert den Typ:

T ist B: Berylliumkupfer-Metallgeflechtdraht; T ist S: massives Metalldrahtgeflecht; T ist C: Metalldrahtgeflecht mit Kern; T ist S: versiegeltes Metalldrahtgeflecht;

T ist W: Metalldrahtgeflechtgürtel;

S repräsentiert die Form:

S ist C: rund; S ist R:Quadrat; S ist D:D-Form; S ist die P:P-Form; S ist B:B-Form;

AABB: Produktstrukturgröße.

M stellt das Material dar: M ist B:Berylliumkupfer; M ist S:Edelstahldraht; M ist M: Monel-Draht; M ist D: verzinnter Phosphorkupferdraht; M ist F: verzinnter kupferbeschichteter Stahldraht;

D stellt das innere Kernmaterial dar: D ist 0:kein;D ist N:Chloroprenkautschuk; D ist S: Silikonkautschuk; D ist P:Polyurethanschwamm;

P stellt das Aussehen dar:0:natural color; P ist S:Berylliumkupfer verzinnt; P ist N: mit Nickel plattiertes Berylliumkupfer; P ist Z: Berylliumkupfer, plattiert mit Zink.





Einführen

Die gestrickte Drahtgeflechtdichtung ist eine Verbunddichtung aus gestricktem Drahtgeflecht und elastischem Material. Im Vergleich zu gewebten Drahtgeflechtdichtungen wird der Metalldraht der gestrickten Drahtgeflechtdichtung durch eine spezielle Stricktechnologie gewebt, die unterschiedliche strukturelle Eigenschaften und Leistungsvorteile aufweist. Es wird häufig in Branchen eingesetzt, in denen eine hohe Abdichtung, eine starke elektromagnetische Abschirmwirkung oder eine Leitfähigkeit erforderlich sind, und bietet eine hervorragende Abdichtung, Stoßdämpfung und Entstörungsleistung.

Merkmale:

Elektromagnetische Abschirmung: Widersteht effektiv externen elektromagnetischen Störungen (EMI) und Hochfrequenzstörungen (RFI) und schützt so den normalen Betrieb empfindlicher Geräte.

Dichtleistung: Elastomermaterialien sorgen für eine zuverlässige Dichtwirkung, um das Austreten von Flüssigkeiten, Gasen oder Partikeln zu verhindern.

Leitfähigkeit: Metalldrahtgeflecht sorgt für eine gute Leitfähigkeit und schützt elektronische Geräte vor statischen Schäden.

Anti-Vibrations- und Stoßdämpfung: Reduzieren Sie wirksam Vibrationsschäden an Geräten und verlängern Sie die Lebensdauer der Geräte.

Hohe Temperatur- und Korrosionsbeständigkeit: Durch die Verwendung von hochtemperaturbeständigem Edelstahl und anderen Materialien kann es unter extremen Bedingungen stabil und langfristig arbeiten.

Herstellungsprozess

1. Auswahl und Behandlung von Metalldraht

Wählen Sie zunächst geeignete Metalldrahtmaterialien aus. Zu den gängigen Materialien gehören Edelstahl, Kupfer, Berylliumkupfer, Nickel und andere Metalle, die eine hervorragende Leitfähigkeit, hohe Temperaturbeständigkeit und Korrosionsbeständigkeit aufweisen. Der Durchmesser, die Festigkeit, die Leitfähigkeit und andere Eigenschaften des Metalldrahts müssen entsprechend den funktionalen Anforderungen der endgültigen Dichtung bestimmt werden.

Oberflächenbehandlung: Um die Korrosionsbeständigkeit und Haltbarkeit des Metalldrahts zu verbessern, wird der Metalldraht normalerweise oberflächenbehandelt (z. B. Vernickeln, Verchromen, Passivieren usw.), um seine Stabilität im Langzeitgebrauch sicherzustellen.

2. Stricken und Weben von Metalldraht

Der Metalldraht wird durch einen Strickvorgang zu einem Netz verwoben. Das Stricken ist fester und strukturell stabiler als herkömmliche Webverfahren, was die Gesamtfestigkeit und Haltbarkeit des Metalldrahtgeflechts verbessern kann. Die Webmethoden für gestrickte Metalldrahtgeflechte umfassen normalerweise Leinwandbindung und Köperbindung usw., und die geeignete Webmethode wird entsprechend den spezifischen Anwendungsanforderungen des Produkts ausgewählt.

Webprozess: Auf der Strickmaschine wird der Metalldraht durch die Nadeln und Garnrahmen der Strickmaschine zu einem Netz verwoben, um eine Netzstruktur unterschiedlicher Spezifikationen zu bilden. Gestricktes Metalldrahtgeflecht hat normalerweise eine gute Zugfestigkeit und Reißfestigkeit und ist für Umgebungen mit hohem Druck oder hoher Temperatur geeignet.

Hochtemperaturpressen: Das Drahtgeflecht wird durch Hochtemperaturerhitzen und Druck mit dem Elastomermaterial verbunden, um sicherzustellen, dass die beiden fest miteinander verbunden sind und eine Verbundstruktur bilden.

Klebeverfahren: Sie können das Drahtgeflecht auch mit starkem Kleber oder Spezialklebstoffen mit dem Elastomermaterial verbinden, um dessen langfristige Stabilität und Dichtwirkung zu gewährleisten.

3. Vulkanisations- oder Härtungsbehandlung

Für Gummielastomermaterialien ist normalerweise eine Vulkanisationsbehandlung erforderlich. Der Vulkanisationsprozess vernetzt die Molekülketten des Gummis durch Erhitzen und chemische Reaktionen und erhöht so die Elastizität sowie die Hochtemperatur- und Verschleißfestigkeit.

Aushärtung: Eine Vulkanisationsbehandlung oder andere Aushärtungsprozesse verleihen dem Elastomer eine gute Abdichtung, Druckbeständigkeit und Hitzebeständigkeit und verbessern die Gesamtleistung der Dichtung.

4. Schneiden und Formen

Schneiden Sie die gestrickte Drahtgeflechtdichtung, die zusammengefügt wurde, auf die gewünschte Größe und Form zu. Dieser Schritt erfordert normalerweise den Einsatz von Präzisionsschneidwerkzeugen, um sicherzustellen, dass die Produktgröße genau ist, die Kanten glatt sind und die Installationsanforderungen verschiedener Geräte erfüllt werden können.

Präzisionsschneiden: Verwenden Sie Laserschneiden oder Formschneiden, um die Schnittqualität jeder Dichtung sicherzustellen und Schäden am Drahtgeflecht oder Elastomer während des Schneidvorgangs zu vermeiden.



Anwendungsbereiche

Elektronische Geräte: werden zur elektromagnetischen Abschirmung und zum Schutz vor elektrostatischer Entladung verwendet, um sicherzustellen, dass das Gerät vor externen Störungen geschützt ist.

Automobilindustrie: Wird in elektronischen Bordgeräten verwendet, um elektromagnetische Störungen zu verhindern und einen Dichtungsschutz zu bieten.

Luft- und Raumfahrt: Bieten Sie elektromagnetische Abschirmung und Dichtungsschutz für hochpräzise Luft- und Raumfahrtgeräte, um deren Zuverlässigkeit in rauen Umgebungen sicherzustellen.

Industrieausrüstung: Wird zur Abdichtung und zum Schutz verschiedener Maschinen und Geräte verwendet, um das Austreten von Flüssigkeiten zu verhindern und die Vibrationsdämpfung zu verbessern.

Energiewirtschaft: Sorgen Sie für eine wirksame elektromagnetische Abschirmung und einen Erdungsschutz für Energieanlagen, um einen stabilen Betrieb der Anlagen zu gewährleisten.

Unsere Vorteile:

Wir sind ein innovatives Unternehmen, das sich auf die Forschung und Entwicklung, Produktion und den Vertrieb gestrickter Drahtgeflechtdichtungen spezialisiert hat und sich der Bereitstellung hochwertiger Dichtungs-, Abschirm-, Leit- und Stoßschutzlösungen für Kunden auf der ganzen Welt verschrieben hat. Das Unternehmen verfügt über fortschrittliche Produktionsprozesse und technische Akkumulation und ist in der Lage, maßgeschneiderte Produkte und Dienstleistungen für Kunden in verschiedenen Bereichen bereitzustellen.

In unserem Werk ist uns bewusst, dass unterschiedliche Anwendungen unterschiedliche Anforderungen haben können. Deshalb sind unsere gestrickten Drahtgeflechtdichtungen vollständig anpassbar und modifizierbar. Wir bieten eine Reihe von Optionen an, darunter verschiedene Größen, Formen, Stärken und Installationsmethoden, sodass unsere Kunden die perfekte Lösung für ihre spezifischen EMI-Abschirmungsanforderungen finden können. Unser Expertenteam arbeitet eng mit den Kunden zusammen, um deren Bedürfnisse zu verstehen und maßgeschneiderte Dichtungen bereitzustellen, die perfekt für ihre Anwendungen geeignet sind.

Kontaktieren Sie uns:

Ganz gleich, ob Sie maßgeschneiderte Dichtungen aus gestricktem Drahtgeflecht benötigen oder während des Produktauswahlprozesses Fragen haben, wir bieten Ihnen mit ganzem Herzen professionellen technischen Support und After-Sales-Service. Für detailliertere Informationen zu unseren Produkten und Dienstleistungen können Sie uns gerne kontaktieren.



Produktqualifizierung



Herstellungsprozess für gestrickte Metallgeflechtdichtungen

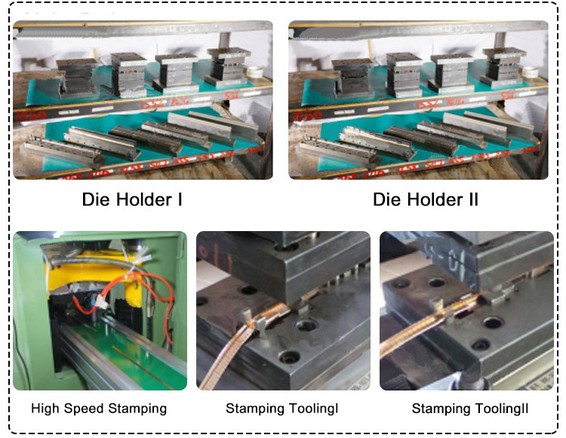

Konstruktions- und Fertigungsfähigkeit von Werkzeugen

Hauptausrüstungen:

Präzisionsschleifer: 4 Sätze;

Fräsmaschine: 3 Sätze;

Bohrmaschine: 3 Sätze;

Draht-Elektroden-Schneiden: 2 Sätze;

Die Mühlenbauer: 1 Satz;

Ansonsten: 5 Sätze



Charakteristischer Parameter des BeCu-Rohmaterials

Chemische Komponente

Be-----------1.8%-2.%(Reihe mit hohem Berylliumgehalt)

Kobalt + Nickel--------- 0.20 % (mindestens)

Kobalt + Nickel + Eisen------ 0.60 % (höchstens)

Kupfer-------der Rest



Physisches Eigentum

Elektrische Leitfähigkeit (IACS)---22-25 %

Elastizitätsmodul (psi) --- 18.5*10⁶



Galvanisieren auf der Produktionsfläche aus Berylliumkupfer

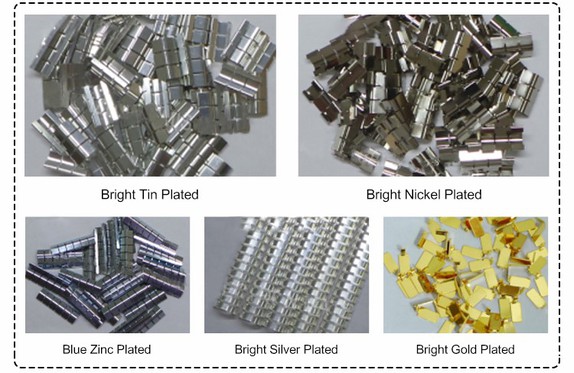

Allgemeine Erscheinungsbildbilder von Galvanikprodukten



Lieferung, Versand und Servieren

Schnelle Lieferfähigkeit

1. Normale Massenvorlaufzeit: weniger als 3 Tage;

2. Maximale Lieferzeit für Sonderprodukte: weniger als 7 Tage.

3. Normale Vorlaufzeit für kostenlose Muster: weniger als 2 Tage.

4. Lieferzeit für Sonderprodukte: weniger als 7 Tage.

5. Fertigstellungszeit der manuellen Musterproduktion: weniger als 7 Tage





FAQ

F1: Was ist eine gestrickte Drahtgeflechtdichtung?

A1: Eine gestrickte Drahtgeflechtdichtung ist eine Dichtung aus einem Metallgeflecht und einem Elastomermaterial. Es kombiniert die hohe Festigkeit des Metallgeflechts mit der Abdichtung des Elastomermaterials und verfügt über mehrere Funktionen wie elektromagnetische Abschirmung, Abdichtung, Leitfähigkeit und Stoßfestigkeit. Es wird häufig in der Elektronik, Automobilindustrie, Luft- und Raumfahrt und anderen Bereichen eingesetzt.



F2: Ist der Produktionsprozess der Drahtgeflechtdichtung kompliziert?

A2 Der Produktionsprozess der gestrickten Drahtgeflechtdichtung ist relativ kompliziert und erfordert die folgenden Schritte: Auswahl und Verarbeitung von Metalldraht, Stricken und Weben, Formen des Elastomermaterials, Kombination von Drahtgeflecht und Elastomer, Vulkanisation oder Aushärtung, Präzisionsschneiden, Qualitätsprüfung und -prüfung usw. Jede Verbindung erfordert eine genaue Kontrolle, um die überlegene Produktleistung sicherzustellen.



F3: Was ist der Unterschied zwischen gestrickten Drahtgeflechtdichtungen und anderen Dichtungstypen?

A3 Im Vergleich zu herkömmlichen Gummidichtungen und Metalldichtungen weisen gestrickte Drahtgeflechtdichtungen die folgenden wesentlichen Eigenschaften auf:

Stärkere elektromagnetische Abschirmfunktion: Sie kann elektromagnetische Störungen wirksam verhindern und eignet sich für Anlässe, die eine hohe elektromagnetische Verträglichkeit erfordern.

Bessere Dichtleistung: Durch die Verbindung von Elastomer und Drahtgeflecht wird eine stärkere Dichtwirkung erzielt.

Extreme Umgebungsbeständigkeit: Passen Sie sich rauen Arbeitsumgebungen wie hohen Temperaturen und hohem Druck an und behalten Sie eine gute Leistung bei.

Hervorragende Schlagfestigkeit: Durch die Kombination von Elastomermaterialien verfügen gestrickte Drahtgeflechtdichtungen über eine hohe Schlagfestigkeit und Stoßdämpfungsfunktionen.



F4: Wählen Sie die richtige gestrickte Drahtgeflechtdichtung?

A4 Bei der Auswahl einer gestrickten Drahtgeflechtdichtung müssen Sie die folgenden Faktoren berücksichtigen:

Anwendungsumgebung: wie Temperatur, Druck, Korrosivität, Vibration usw.

Anforderungen an die elektromagnetische Abschirmung: Wenn Sie elektromagnetische Störungen verhindern müssen, wählen Sie eine Drahtgeflechtdichtung mit guter elektromagnetischer Abschirmleistung.

Dichtungsanforderungen: Wählen Sie das richtige Material entsprechend der Art des abzudichtenden Mediums (Gas, Flüssigkeit usw.).

Haltbarkeit und Lebensdauer: Wählen Sie ein äußerst haltbares Material, das für den Langzeitgebrauch geeignet ist.



F5: Was sind die gängigen Materialien für Drahtgeflechtdichtungen?

A5: Zu den Materialien gehören:

Edelstahl: Er verfügt über eine ausgezeichnete Korrosionsbeständigkeit und hohe Temperaturbeständigkeit und wird häufig in Anwendungen verwendet, die eine hohe Haltbarkeit erfordern.

Berylliumkupfer: hat eine gute elektrische Leitfähigkeit und eignet sich für elektromagnetische Abschirmungsanwendungen.

Nickellegierung: hat eine hohe Temperaturbeständigkeit und Korrosionsbeständigkeit und ist für extreme Arbeitsumgebungen geeignet.

Kupfer: hat eine gute elektrische Leitfähigkeit und eignet sich zur Abschirmung und zum Schutz in elektrischen Geräten.



F6: Können gewebte Drahtgeflechtdichtungen an die Kundenbedürfnisse angepasst werden?

A6: Ja, gestrickte Drahtgeflechtdichtungen können an die spezifischen Bedürfnisse der Kunden angepasst werden. Dazu gehört die individuelle Anpassung der Öffnung des Drahtgeflechts, des Drahtmaterials, der Art des Elastomers, der Größe und Form der Dichtung usw. Je nach Anwendungsanforderungen können wir unseren Kunden maßgeschneiderte Lösungen anbieten.



F7: Wie werden gestrickte Drahtgeflechtdichtungen gewartet und gepflegt?

A7: Regelmäßige Inspektion: Überprüfen Sie regelmäßig die Unversehrtheit der Dichtung, um sicherzustellen, dass keine Beschädigung, Abnutzung oder Alterung vorliegt.

Reinigung: Vermeiden Sie beim Reinigen die Verwendung zu starker chemischer Lösungsmittel, um eine Beschädigung des Materials zu vermeiden. Es wird empfohlen, mit einem neutralen Reinigungsmittel und einem weichen Tuch abzuwischen.

Austausch: Wenn die Dichtung längere Zeit einer extremen Umgebung ausgesetzt ist, tauschen Sie sie regelmäßig aus, um die Geräteleistung sicherzustellen.
