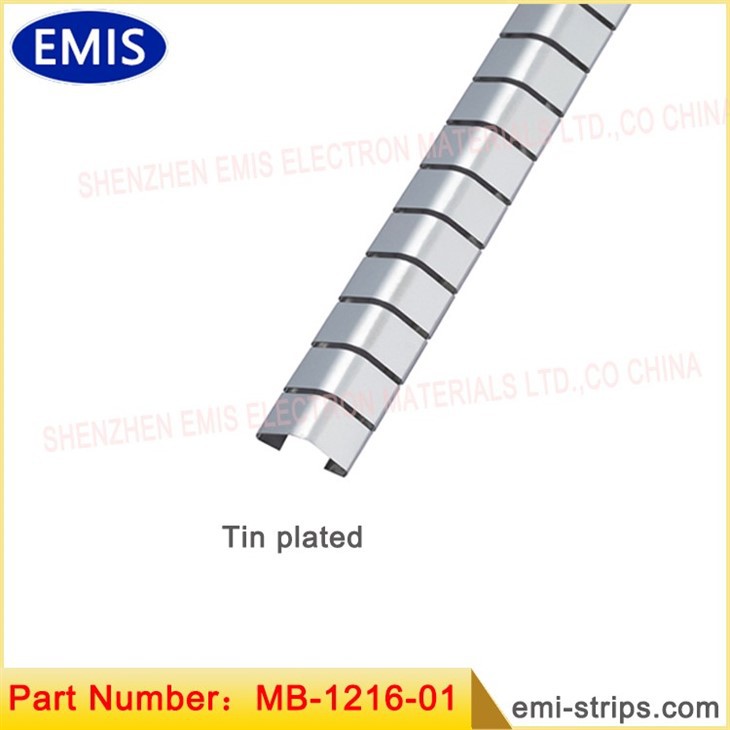

Einzelschlitz-BeCu-Fingerschaft

Der BeCu-Fingerstock mit einem Schlitz kann in EMI-Abschirmdichtungen oder ESD-Kontakten verwendet werden. Einige Standards sind auch in Rollen mit einer Länge von 7,6 m erhältlich. Das Produkt kann 100.000 Mal ohne Verformung komprimiert werden.

Hinweise: MB-1116-01 Dicke=0,089 mm; MB-1216-01 Dicke=0,05 mm, andere Größen gleich.

Teilenummer Finger des Fingerstocks und Dichtungsformat: MB-1/2XXX-AA

Anmerkungen:

M: steht für Metall; B: steht für Berylliumkupfer;

1: stellt die normale Dicke des Rohmaterials dar;

2: stellen eine geringere Dicke oder einen ultraweichen Prozess dar;

XXX: als eindeutige Teilenummer darstellen;

AA gleich {{0}}: Montageprodukte;01: glänzende Oberfläche;0N: galvanisches Ni;

{{0}}S: Zinn plattieren;0Z: Zink plattieren;0G: Gold plattieren;0A: Ag plattieren.

MS (P) -XXXX – AA

Anmerkungen: M: als Metall darstellen; S: als SUS darstellen, andere Elemente wie oben.

Minimale Schlitzherstellungskosten.

Installationsmethoden für Einzelschlitz-BeCu-Fingerhalter und -Dichtungen: In Schlitzen montierte Teile lassen sich einfach mithilfe von Schlitzen installieren, bei denen eine bidirektionale Bewegung erforderlich ist. Installieren Sie das Teil einfach in einem Steckplatz und lassen Sie es im zweiten Steckplatz oder über der Rahmenkante einrasten. Zum Beispiel: MB-1216-01/1116-01/1136-01 usw.

Ideal zur Erdung und Abschirmung in den folgenden elektronischen Gehäuseanwendungen.

Griffe an der Frontplatte – Gehäuseabdeckungen.

Einsteckeinheiten – Backplanes.

Baugruppenträger-Baugruppen.

Einige Standards sind auch in Rollen mit einer Länge von 7,6 m erhältlich.

Im Bereich der Elektronik und Telekommunikation stellen elektromagnetische Interferenzen (EMI) und elektrostatische Entladungen (ESD) erhebliche Herausforderungen dar. Da elektronische Geräte immer kompakter und vernetzter werden, ist der Bedarf an wirksamer EMI-Abschirmung und ESD-Schutz immer wichtiger geworden. Eine Lösung, die aufgrund ihrer Vielseitigkeit und Zuverlässigkeit Anerkennung gefunden hat, ist der Single Slot BeCu Finger Stock.

Der Single Slot BeCu Finger Stock ist eine flexible und belastbare Dichtung aus Berylliumkupfer (BeCu)-Legierung, die für ihre hervorragende elektrische Leitfähigkeit und mechanischen Eigenschaften bekannt ist. Dieser Fingerstock wurde entwickelt, um eine zuverlässige EMI-Abschirmung und ESD-Kontakt in einer Vielzahl von Anwendungen zu bieten, was ihn zur idealen Wahl für Branchen wie Telekommunikation, Luft- und Raumfahrt, Automobil und medizinische Elektronik macht.

Eines der bemerkenswerten Merkmale des Single Slot BeCu Finger Stock ist seine Anpassungsfähigkeit. Es kann in EMI-Abschirmdichtungen verwendet werden, die üblicherweise verwendet werden, um das Austreten elektromagnetischer Strahlung aus elektronischen Gehäusen zu verhindern. Diese Dichtungen bilden eine leitfähige Barriere, die empfindliche Komponenten umgibt, wodurch das Risiko von Störungen durch externe elektromagnetische Felder minimiert und die ordnungsgemäße Funktion elektronischer Geräte sichergestellt wird.

Darüber hinaus wird der Single Slot BeCu Finger Stock auch als ESD-Kontakt verwendet, der dabei hilft, elektrostatische Entladungen von empfindlichen Schaltkreisen abzuleiten. Elektrostatische Entladungen können elektronische Bauteile irreparabel schädigen und zu Fehlfunktionen bis hin zum Totalausfall des Geräts führen. Durch den Einsatz des Fingerstocks als ESD-Kontakt können Hersteller ihre Produkte vor ESD-Ereignissen schützen und so deren Langlebigkeit und Zuverlässigkeit gewährleisten.

Der Single Slot BeCu Finger Stock ist je nach den spezifischen Anwendungsanforderungen in verschiedenen Formen und Konfigurationen erhältlich. Einige Standards sind in Spulen mit einer Länge von 7,6 Metern erhältlich, was eine einfache Anpassung und Installation in verschiedenen Elektronikgehäusen ermöglicht. Diese Flexibilität ermöglicht es Ingenieuren und Designern, das Fingermaterial an eine Vielzahl von Formen und Größen anzupassen und so eine optimale EMI-Abschirmung und ESD-Schutz zu gewährleisten.

Einer der Hauptvorteile des Single Slot BeCu Finger Stocks ist seine außergewöhnliche Haltbarkeit. Trotz seiner Flexibilität ist der Fingerschaft in der Lage, einer Kompression bis zu 100-mal standzuhalten, ohne dass es zu einer Verformung kommt. Diese Eigenschaft ist von entscheidender Bedeutung bei Anwendungen, bei denen ein wiederholtes Öffnen und Schließen von Elektronikgehäusen erfolgt, beispielsweise bei Geräten mit abnehmbaren Batteriefächern oder Zugangsklappen. Die Langlebigkeit und Zuverlässigkeit des Fingerstocks tragen zur Gesamtleistung und Lebensdauer elektronischer Geräte bei.

Um eine qualitativ hochwertige und zuverlässige Leistung zu gewährleisten, ist die Einhaltung von Industriestandards und -richtlinien unerlässlich. Der Single Slot BeCu Finger Stock entspricht verschiedenen Standards, einschließlich derjenigen in Bezug auf die Wirksamkeit der EMI-Abschirmung und Umweltvorschriften. Willkommen, um die Auswahl anzupassen.

Herstellungsprozessablauf von BeCu Fingerstock

Unser Unternehmen verwendet hauptsächlich Rohstoffe von BrushWellman Co.,Ltd aus den USA.

Chemische Komponente

Seien Sie----------------1,8 Prozent -2. Prozent (Hochberylliumreihe)

Kobalt plus Nickel----------0,20 Prozent (mindestens)

Kobalt plus Nickel plus Eisen----- 0.60 Prozent (höchstens)

Kupfer--------------------der Rest

Physikalische Eigenschaft

Elektrische Leitfähigkeit (IACS)---22-25 Prozent

Elastizitätsmodul (psi)--- 18.5*10⁶

Durch die Acuum-Wärmebehandlung kann die 1/4- oder 1/2-Stunden-Härte von BeCu-Rohstoffen auf mehr als 373 HV-Härte erhöht werden, um so die Elastizitätsanforderungen von BeCu-Produkten sicherzustellen.

Schlüsselparameter:

Vakuumgrad:<1Pa

Temperatur: 600 F

Einweichzeit: 2 Stunden

Schutzgas: Stickstoff

Reinheit: 99,9999 Prozent

Umweltanforderungen an Produkte

Unsere Produkte erfüllen die Anforderungen des SGS-Berichts, des ROHS-Berichts, der REACH-Verordnung, des Berichts zur Halogenfreiheit (HF) usw.

Fragen und Antworten zum Produktionsprozess und zur Technologie

F:1Was passiert, wenn es in den Zeichnungen der Kunden Probleme hinsichtlich der Massenproduktion gibt?

A1: Unser Ingenieurbüro bietet Änderungsratschläge an und übergibt diese dann zur weiteren Bestätigung an die Kunden und führt Gespräche über relevante Probleme.

F2: Was ist, wenn Kunden nur ein Muster ohne Zeichnung haben?

A2: Von Kunden wird erwartet, dass sie Ihr Muster an unser Unternehmen senden und unsere Qualitätsabteilung wird die Messung der Gesamtabmessungen durchführen. Anschließend stellt unsere technische Abteilung die Zeichnung zur erneuten Bestätigung mit dem Kunden zur Verfügung.

F3: Was ist die Strukturdesignbasis unseres Standard-BeCu-Fingerstocks?

A3: BeCu-Fingerstock genießt eine starke Substituierbarkeit, unsere Standardprodukte beziehen sich auf den universellen Standard von BeCu-Fingerstock, um eine angemessene Struktur und Abschirmleistung zu gewährleisten.

F4: Warum nicht Produkte der Enthärtungstechnologie verwenden?

A4: Bei der Erweichungstechnologie handelt es sich um die Verwendung einer chemischen Behandlungsmethode. Nach der Behandlung ist die Dicke der Erweichung nicht gleichmäßig. Wenn sie nicht galvanisiert wird, wird die Oberfläche verschmutzt usw., was ihr Aussehen beeinträchtigt

F5: Die Wärmebehandlungsisolierung beträgt 600 F. kannst du es aendern?

A5: Es handelt sich um die beste Wärmebehandlungstemperatur, die von der amerikanischen Materialfabrik bereitgestellt wird, und unser Unternehmen kann sie nicht ändern.
